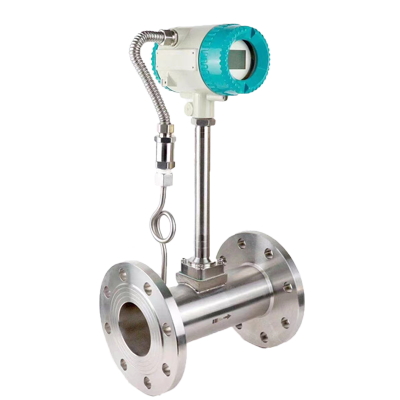

渦街流量計是一種基于流體動力學原理工作的流量測量儀表，廣泛應用于工業領域中液體、氣體和蒸汽的流量測量。其核心測量機制巧妙地將流體的流動轉化為可測量的電信號，整個過程涉及流體振動、漩渦形成和信號處理等多個環節。下面我們來深入探秘渦街流量計從流體振動到信號輸出的完整機制。
一、基本原理：卡門渦街（Kármán Vortex Street）
渦街流量計的核心物理基礎是卡門渦街現象。當流體流經一個非流線型的障礙物（稱為“旋渦發生體”或“ bluff body”）時，在特定的雷諾數范圍內，流體在障礙物下游兩側會周期性地交替分離出旋轉方向相反的旋渦，形成兩列平行但交錯排列的旋渦，稱為“渦街”。
二、從流體振動到物理信號：檢測方式
旋渦的周期性產生會引起流場中的壓力波動和流體振動。渦街流量計通過傳感器檢測這些變化，將其轉化為電信號。常見的檢測方法有：
1. 壓電傳感器檢測法
在旋渦發生體內部或尾部安裝壓電晶體。旋渦交替產生時，引起局部壓力周期性變化，壓電晶體受力變形并產生電荷信號（壓電效應），從而輸出與旋渦頻率對應的交變電壓信號。
2. 電容式或應變片檢測法
通過測量旋渦發生體因流體作用而產生的微小振動或應變。例如，將應變片貼附在發生體根部，其電阻隨振動變化，構成電橋輸出電信號。
三、信號處理與輸出
傳感器輸出的原始信號通常較微弱，且可能混有噪聲（如管道振動、流體湍流等）。因此，需要經過以下信號處理步驟：
1. 放大與濾波
使用前置放大器增強信號，并通過帶通濾波器濾除低頻機械振動和高頻電磁干擾。
2. 波形整形
將模擬正弦波信號轉換為標準的方波或脈沖信號，便于后續數字處理。
3. 頻率測量與流量計算
微處理器對脈沖頻率進行計數，結合標定的儀表系數（K-factor）和管道參數，計算出瞬時流量和累積流量。
4. 信號輸出*
流量數據可通過多種方式輸出：
- 脈沖信號（用于總量計量）
- 4–20 mA 模擬信號（用于遠傳顯示）
- 數字通信（如HART、Modbus、Profibus等）
四、優點與局限性
優點：
無活動部件，結構簡單，維護成本低
測量精度較高，量程比寬（可達1:20以上）
對流體物性變化不敏感，適用于多種介質
壓力損失較小
局限性：
對直管段要求較高，以保證流場穩定
不適用于低流速或高粘度流體（雷諾數過低時渦街不穩定）
易受管道振動干擾，需良好安裝與信號處理
五、結語
渦街流量計巧妙地將流體的宏觀流動轉化為周期性振動，再通過物理傳感器和電子系統將其“翻譯”為可讀的流量信號。它不僅是流體力學原理的工程應用典范，也體現了現代傳感技術與信號處理的深度融合。隨著智能儀表和數字信號處理技術的發展，渦街流量計的抗干擾能力和測量精度將持續提升，繼續在工業自動化中發揮重要作用。
